คู่มือสำหรับวิศวกร ผู้รับเหมา ฝ่ายจัดซื้อ และงาน Solar Rooftop

ลวดสลิง (Wire Rope) เป็นอุปกรณ์ที่พบในงานอุตสาหกรรมหลายประเภท ตั้งแต่งานยกและเคลื่อนย้ายวัสดุ งานเครื่องจักร ไปจนถึงระบบยึดรั้งและระบบป้องกันการตกจากที่สูง (Lifeline) แม้ลักษณะภายนอกจะคล้ายกัน แต่ลวดสลิงแต่ละชนิดไม่ได้ออกแบบมาเพื่อใช้งานแทนกันเสมอไป

การเลือกลวดสลิงจึงไม่ควรพิจารณาแค่ราคา ความหนา หรือเลือกตามสินค้าที่เคยใช้ แต่ควรเริ่มจากประเภทงาน โครงสร้างของเส้นสลิง วัสดุ สภาพแวดล้อม ข้อมูลกำลังรับแรง และความเข้ากันได้กับอุปกรณ์ทั้งระบบ บทความนี้สรุป 5 ประเด็นสำคัญที่วิศวกร ผู้รับเหมา และฝ่ายจัดซื้อควรรู้ โดยเน้นตัวอย่างระบบ Lifeline ที่ใช้ในโรงงานและงาน Solar Rooftop

ลวดสลิงคืออะไร และใช้ในงานอุตสาหกรรมประเภทใด?

ลวดสลิงประกอบด้วยเส้นลวดโลหะจำนวนมากที่ตีเกลียวเป็นกลุ่มหรือเส้นเกลียว (Strand) ก่อนจัดรวมเป็นเชือกลวด โครงสร้างนี้ช่วยให้รับแรงดึงและมีความยืดหยุ่นตามรูปแบบที่ออกแบบไว้ ความเหมาะสมขึ้นอยู่กับโครงสร้างลวด วัสดุ แกนกลาง และข้อกำหนดการใช้งานของผู้ผลิต

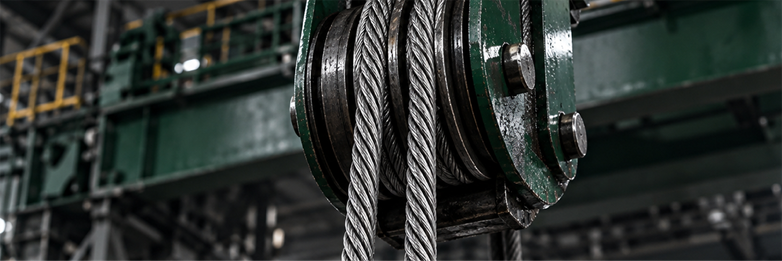

ภาพประกอบ: ลวดสลิงในระบบเครื่องจักรและรอกอุตสาหกรรม

การใช้งานที่พบได้ เช่น

• งานยกและเคลื่อนย้าย (Wire Rope Sling): ใช้ร่วมกับอุปกรณ์ยก ต้องตรวจสอบพิกัดรับน้ำหนักตามรูปแบบการผูกยกและมุมยก
• งานเครื่องจักรหรือระบบรอก: ต้องคำนึงถึงการงอซ้ำ การเสียดสี รอก และดรัม
• งานยึดรั้งโครงสร้าง: เน้นความตึงและลักษณะการติดตั้งตามแบบ
• งาน Lifeline และป้องกันการตกจากที่สูง: ต้องประเมินระบบกันตกทั้งชุด รวมจุดยึด ตำแหน่งติดตั้ง ผู้ใช้งาน และระยะตกที่ปลอดภัย

ข้อสำคัญ: ห้ามนำสลิงสำหรับยกของมาใช้เป็นระบบกันตก หรือใช้สายของระบบ Lifeline ไปยกของ เพียงเพราะมีขนาดเส้นผ่านศูนย์กลางเท่ากัน ต้องมีการออกแบบและการรับรองความเหมาะสมสำหรับงานนั้นโดยเฉพาะ

1. เลือกจากประเภทงานก่อนเลือกขนาดลวดสลิง

คำถามแรกคือ “จะนำลวดสลิงไปทำหน้าที่อะไร?” เพราะลักษณะการรับแรงของแต่ละงานต่างกันอย่างมาก ตัวอย่างเช่น งานยกวัสดุมีปัจจัยเรื่องน้ำหนักที่ยก มุมการยก รูปแบบ Hitch และรัศมีโค้งที่สลิงสัมผัสชิ้นงาน ส่วนงาน Lifeline ต้องตรวจสอบการหยุดการตก การยืดตัว ระยะหย่อน ระบบดูดซับแรง และกำลังของจุดยึด

แนวทางของ OSHA สำหรับ Wire Rope Slings ระบุว่าการเลือกสลิงยกควรพิจารณาความแข็งแรง ความสามารถในการงอ ความต้านทานการสึกหรอ และความทนทานต่อการใช้งานหนัก ไม่ใช่ดูจากเส้นผ่านศูนย์กลางเพียงอย่างเดียว (แหล่งอ้างอิง OSHA)

2. รู้จักโครงสร้างลวดสลิง 6×19, 7×19 และ 1×19

ตัวเลขบนสเปกลวดสลิงอธิบายรูปแบบการรวมเส้นลวด เช่น 7×19 หมายถึงมี 7 กลุ่มเกลียว โดยแต่ละกลุ่มประกอบด้วยลวด 19 เส้น ส่วนตัวเลขในกลุ่มโครงสร้างบางประเภท เช่น 6×19 Class อาจครอบคลุมโครงสร้างย่อยหลายแบบ จึงต้องตรวจสอบ Datasheet ของรุ่นจริง

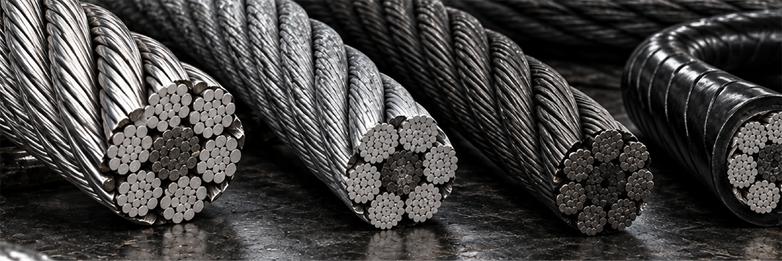

ภาพประกอบโครงสร้างและหน้าตัดลวดสลิงหลายรูปแบบ (ไม่ใช้แทน Datasheet ของรุ่นจริง)

• 6×19 / 6×19 Class: พบในงานอุตสาหกรรมและระบบยกหลายรูปแบบ ความเหมาะสมขึ้นอยู่กับชนิดลวดและแกนกลาง
• 7×19: มีลวดเส้นย่อยจำนวนมาก จึงเป็นโครงสร้างที่ค่อนข้างยืดหยุ่นเมื่อเทียบกับแบบที่มีลวดขนาดใหญ่และจำนวนน้อยกว่า ใช้ในงานที่ต้องการความยืดหยุ่นตามข้อมูลผู้ผลิต
• 1×19: โครงสร้างค่อนข้างแข็ง เหมาะกับงานแนวตรงที่ไม่ต้องงอบ่อย เช่น ระบบดึงรั้งบางชนิด

สำหรับ JET: เว็บไซต์ผลิตภัณฑ์ระบุสลิงสแตนเลส SUS304 แบบ 7×19 ในกลุ่มอุปกรณ์ Lifeline พร้อมกิ๊บรัดสลิง ห่วงหัวใจ และเกลียวเร่ง (ข้อมูลผลิตภัณฑ์ JET) ทั้งนี้ ความเหมาะสมสำหรับการติดตั้งแต่ละหน้างานต้องอ้างอิงสเปกและแบบระบบที่ผ่านการตรวจสอบ ไม่ใช่พิจารณาโครงสร้าง 7×19 เพียงข้อเดียว

3. เลือกวัสดุให้เหมาะกับสภาพแวดล้อม: เหล็กชุบ, SUS304 หรือ SUS316

ลวดสลิงเหล็กชุบสังกะสี (Galvanized Steel Wire Rope) มักใช้ในงานที่ต้องการความแข็งแรงเชิงกลและการปกป้องผิวจากการกัดกร่อน อย่างไรก็ตาม ต้องประเมินความเสียหายของผิวเคลือบและการใช้งานจริง

ลวดสลิงสแตนเลส SUS304 มีคุณสมบัติด้านความทนทานต่อการกัดกร่อนในสภาพแวดล้อมทั่วไป และเป็นวัสดุที่ JET ระบุใช้สำหรับลวดสลิงในกลุ่ม Lifeline

ลวดสลิงสแตนเลส SUS316 อาจเหมาะกว่าในสภาพแวดล้อมที่มีคลอไรด์สูง แต่ไม่ได้หมายความว่าป้องกันสนิมได้สมบูรณ์ทุกสถานการณ์ สมาคม British Stainless Steel Association ชี้ว่าแม้ 316 จะใช้ในงานทางทะเล แต่ยังมีความเสี่ยงต่อการกัดกร่อนแบบรูเข็มและในรอยอับ ส่วน 304 ไม่ควรเลือกใช้กับการสัมผัสน้ำทะเลโดยตรง (BSSA)

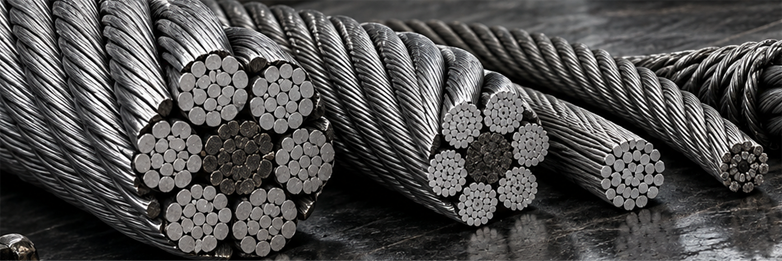

ภาพตัวอย่างลวดสลิงหลายโครงสร้าง (ภาพไม่ได้ใช้ยืนยันเกรดวัสดุ SUS304 หรือ SUS316)

หากโครงการตั้งอยู่ใกล้ทะเล มีไอสารเคมี ความชื้นสะสม หรือมีรอบการทำความสะอาดด้วยสารเคมี ควรแจ้งสภาพหน้างานให้ผู้ผลิตและวิศวกรประเมินวัสดุที่เหมาะสมก่อนสั่งซื้อ

4. ตรวจสอบค่ารับแรง สภาพสลิง และเอกสารก่อนสั่งซื้อ

สำหรับสลิงงานยก ควรแยกความหมายของค่าทางเทคนิค ได้แก่

• Minimum Breaking Load (MBL): ค่าแรงดึงขาดขั้นต่ำตามข้อมูลจำเพาะหรือวิธีทดสอบที่กำหนด
• Working Load Limit (WLL) / Rated Capacity: พิกัดที่อนุญาตให้ใช้งานภายใต้เงื่อนไขที่กำหนด
• Design Factor: ตัวประกอบเพื่อการออกแบบที่ต้องพิจารณาตามประเภทงานและมาตรฐานที่ใช้

MBL ไม่ใช่ น้ำหนักที่สามารถนำไปยกได้ทันที ต้องดู WLL บนป้ายหรือเอกสารของชุดสลิงที่ประกอบสำเร็จ รวมถึงมุมและวิธีผูกยกด้วย ตามแนวทาง OSHA 1910.184

สำหรับ Lifeline ห้ามนำค่า WLL ของสลิงยกมาสรุปจำนวนผู้ใช้หรือความสามารถในการหยุดการตก ระบบต้องได้รับการออกแบบและตรวจสอบทั้งชุด

การตรวจสภาพและเอกสารที่ควรขอก่อนสั่งซื้อ

ก่อนใช้งานต้องตรวจสอบสภาพจริง เช่น ลวดขาด เกลียวบิดหรือยุบ ลวดเสียรูป สนิมรุนแรง ความเสียหายจากความร้อน และอุปกรณ์ปลายสลิงชำรุด สำหรับสลิงยก OSHA แนะนำให้ตรวจสอบก่อนใช้งานแต่ละวันโดยผู้ที่ได้รับมอบหมายให้มีความสามารถเหมาะสม และนำสลิงที่ชำรุดออกจากการใช้งานทันที (OSHA)

ฝ่ายจัดซื้อควรขอข้อมูลให้ครบ ได้แก่ รายละเอียดวัสดุและโครงสร้างลวด ขนาดและความยาว ค่ารับแรงหรือพิกัดใช้งานที่ตรงกับประเภทงาน ข้อมูลอุปกรณ์ประกอบ คู่มือติดตั้ง และเอกสารการทดสอบของรุ่นจริงเมื่อมีข้อกำหนดโครงการ

5. เลือกลวดสลิงและอุปกรณ์ประกอบสำหรับระบบ Lifeline

เมื่อใช้ลวดสลิงกับระบบป้องกันการตกจากที่สูง วิศวกรต้องพิจารณาอย่างน้อยประเภทหลังคาและโครงสร้างรองรับ จุดยึดต้นทางและปลายทาง จุดยึดระหว่างทาง ระยะช่วงพาด จำนวนผู้ใช้งาน อุปกรณ์เชื่อมต่อ แรงที่จุดยึดต้องรับ และระยะปลอดภัยใต้ผู้ปฏิบัติงาน

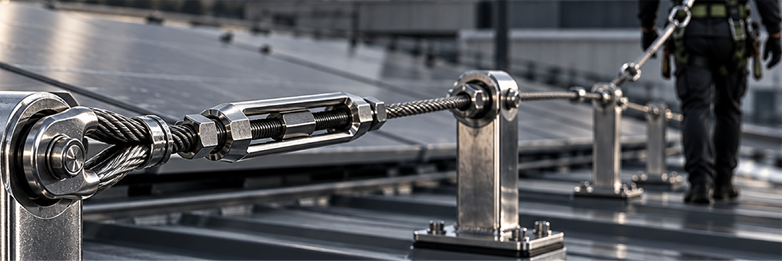

ภาพประกอบระบบ Lifeline บนหลังคาโรงงานและ Solar Rooftop (ภาพเพื่อสื่อสารแนวคิด ไม่ใช่แบบติดตั้งจริง)

JET มีสินค้าในกลุ่ม Lifeline สำหรับโรงงานและ Solar Rooftop พร้อมอุปกรณ์ที่ระบุบนเว็บไซต์ ได้แก่ สลิง SUS304 7×19, Turnbuckle, Wire Rope Clip และ Thimble (ดูชุด Lifeline ของ JET)

ในแง่มาตรฐานอ้างอิง EN 795:2012 เกี่ยวข้องกับข้อกำหนดและวิธีทดสอบอุปกรณ์จุดยึดสำหรับระบบป้องกันการตก โดยมีขอบเขตเฉพาะที่ต้องตรวจสอบตามประเภทอุปกรณ์และจำนวนผู้ใช้งาน (BSI) และข้อกำหนด OSHA 1926.502 ของสหรัฐฯ ระบุว่าระบบ Horizontal Lifeline ต้องออกแบบ ติดตั้ง และใช้งานภายใต้การกำกับดูแลของผู้มีคุณสมบัติเหมาะสม เป็นส่วนหนึ่งของระบบกันตกทั้งชุด (OSHA)

มาตรฐานเหล่านี้ใช้เป็นแหล่งศึกษาแนวทางทางเทคนิค ไม่ใช่หลักฐานว่าสินค้าของ JET ทุกรุ่นได้รับใบรับรองตามมาตรฐานดังกล่าว และไม่ใช่การยืนยันข้อกฎหมายที่ใช้บังคับในประเทศไทย

อุปกรณ์ปลายสลิงและวิธีติดตั้ง

ลวดสลิงที่เลือกถูกชนิดอาจยังไม่ปลอดภัย หากประกอบกับอุปกรณ์ที่ไม่เหมาะสม เช่น กิ๊บรัดสลิงไม่ตรงขนาด ใช้จำนวนผิด หัวต่อไม่สอดคล้องกับแรงที่เกิดขึ้น หรือยึดกับโครงสร้างไม่แข็งแรงพอ

ควรตรวจสอบ Wire Rope Clip, Thimble, Turnbuckle, Anchor และชุดน็อตตามคู่มือของผู้ผลิตและแบบที่วิศวกรอนุมัติ สำหรับงานยก OSHA ยังมีข้อจำกัดเฉพาะเรื่องการใช้กิ๊บรัดสลิงประกอบชุด Sling จึงไม่ควรนำรายละเอียดการประกอบของ Lifeline ไปใช้กับงานยกโดยอัตโนมัติ (OSHA Safe Sling Use)

สรุป: ลวดสลิงแบบไหนเหมาะกับงานของคุณ?

คำตอบไม่ได้อยู่ที่ “ขนาดไหนแข็งแรงที่สุด” แต่คือ “ระบบของเราต้องการสลิงแบบไหน” สำหรับงานอุตสาหกรรมให้เริ่มจากประเภทงาน ลักษณะการรับแรง ความยืดหยุ่น วัสดุ สภาพแวดล้อม และความครบถ้วนของเอกสารทางเทคนิค โดยเฉพาะงาน Lifeline ที่เกี่ยวข้องกับชีวิตผู้ปฏิบัติงาน ควรพิจารณาความปลอดภัยทั้งระบบ ไม่เลือกจากราคาหรือขนาดสลิงเพียงอย่างเดียว

สำหรับโครงการ Solar Rooftop หรือโรงงาน หากกำลังพิจารณาลวดสลิง SUS304 7×19 และอุปกรณ์ Lifeline ส่งรายละเอียดหน้างาน แบบหลังคา จำนวนผู้ใช้งาน และรายการอุปกรณ์ที่ต้องการให้ทีม JET ช่วยประสานข้อมูลสินค้าและใบเสนอราคา

สนใจสินค้าระบบ Lifeline ของ JET? ดูสินค้า Lifeline และส่งคำขอใบเสนอราคา (RFQ) บนเว็บไซต์ JET

คำถามที่พบบ่อย (FAQ)

ลวดสลิง 7×19 คืออะไร?

เป็นรูปแบบโครงสร้างที่ประกอบด้วย 7 กลุ่มเกลียว แต่ละกลุ่มมีลวด 19 เส้น โครงสร้างที่เลือกต้องสอดคล้องกับข้อมูลแรงรับและการใช้งานของผู้ผลิต

ลวดสลิง SUS304 ใช้ภายนอกอาคารได้หรือไม่?

ใช้ได้ในสภาพแวดล้อมที่เหมาะสม แต่ควรประเมินความชื้น คลอไรด์ ไอเคมี และการบำรุงรักษา หากสัมผัสน้ำทะเลหรือมีคลอไรด์สูงต้องเลือกวัสดุด้วยความระมัดระวัง

ลวดสลิงที่มีขนาดเท่ากัน รับแรงได้เท่ากันหรือไม่?

ไม่จำเป็น เพราะวัสดุ โครงสร้างลวด แกนกลาง วิธีผลิต และอุปกรณ์ประกอบล้วนส่งผลต่อข้อมูลกำลังรับแรงและพิกัดใช้งาน

ใช้สลิงสำหรับยกของกับ Lifeline ได้หรือไม่?

ไม่ควรนำไปใช้แทนกันโดยไม่มีการออกแบบ ตรวจสอบ และยืนยันความเหมาะสมตามข้อกำหนดเฉพาะของระบบนั้น

เอกสารอ้างอิง

• JET Steel & Services — Lifeline Safety — ข้อมูลสินค้าจริงของ JET, SUS304 7×19 และอุปกรณ์
• OSHA — Guidance on Safe Sling Use, Wire Rope Slings — เกณฑ์เลือกและตรวจสภาพสลิงยก
• OSHA — 29 CFR 1910.184 — ข้อกำหนดสลิงสำหรับงานยกในสหรัฐฯ
• OSHA — 29 CFR 1926.502 — ระบบป้องกันการตกและ Horizontal Lifeline
• British Stainless Steel Association — Stainless Steel in Seawater — ข้อจำกัด SUS304 / SUS316
• BSI — BS EN 795:2012 — ขอบเขตมาตรฐานอุปกรณ์จุดยึด
